合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 界面張力儀在材料制備過程中起到哪些作用
> 超微量天平測定粗鉍中金、銀含量，精密度高、準(zhǔn)確度好
> 基于表面張力等分析油酸鈉體系下磁化處理對赤鐵礦和石英浮選分離效果的影響
> 無機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
> 高鹽油藏下兩性/陰離子表面活性劑協(xié)同獲得油水超低界面張力的方法（一）
> Delta-8 動物胃腸道體內(nèi)中藥物的溶解度的測定——結(jié)果和討論
> 表面張力儀應(yīng)用：研究活性磁化水對無煙煤塵的濕潤作用（一）
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強化潤濕高效驅(qū)油體系——結(jié)果與討論、結(jié)論
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——結(jié)論、致謝！
> 氧化石蠟油水界面張力測試方法及低張力性能
推薦新聞Info
-
> 不同因素對黏彈性顆粒驅(qū)油劑界面張力及擴(kuò)張流變參數(shù)的影響（二）
> 不同因素對黏彈性顆粒驅(qū)油劑界面張力及擴(kuò)張流變參數(shù)的影響（一）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測定（三）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測定（二）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測定（一）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（三）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（二）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（三）
誘導(dǎo)期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學(xué)參數(shù)影響——過飽和度的計算
來源：高等學(xué)校化學(xué)學(xué)報 瀏覽 1109 次 發(fā)布時間:2025-02-14
2過飽和度的計算
在溶液中，Li2CO3晶體與Li+，CO2?3離子之間的固液平衡由下式來描述：
Li2CO3(s)?2Li+(aq)+CO2?3(aq)(2)
在熱力學(xué)中，晶體在溶液中的過飽和度（S）為組分活度的乘積與熱力學(xué)平衡常數(shù)（KSP）的比值.因此，Li2CO3晶體在溶液中的S計算如下：
S=a2Li+aCO2?3KSP=(mLi+γLi+)2(mCO2?3γCO2?3)KSP(3)
式中：aLi+和aCO2?3（mol/kg）分別為溶液中Li+和CO2?3的活度；mLi+和mCO2?3（mol/kg）分別為溶液中Li+和CO2?3的質(zhì)量摩爾濃度；γLi+和γCO2?3分別為溶液中Li+和CO2?3的活度系數(shù).
2.1離子活度系數(shù)的計算
由于溶液活度系數(shù)的數(shù)值很難通過實驗方法獲得，所以，常用電解質(zhì)溶液的活度系數(shù)模型來計算.如，高濃電解質(zhì)溶液中常用的活度系數(shù)模型有半經(jīng)驗的Pitzer方程［28］、擴(kuò)展的平均球近似模型［29，30］和電解質(zhì)NRTL模型［31］等.本文選擇OLI電解質(zhì)與水化學(xué)物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計算溶液中離子的活度系數(shù).此方程適用于溫度范圍為273.15~473.15 K、溶液濃度范圍為0~30 mol/L的體系.實驗中溶液體系的溫度范圍為288.15~323.15 K，溶液濃度范圍為1.014~3.365 mol/L，均在方程的適用范圍內(nèi).
因此，式（3）中離子的活度系數(shù)可由OLI電解質(zhì)與水化學(xué)物性分析軟件［20］內(nèi)嵌的Bromley-Zemaitis方程［22，23］來計算：

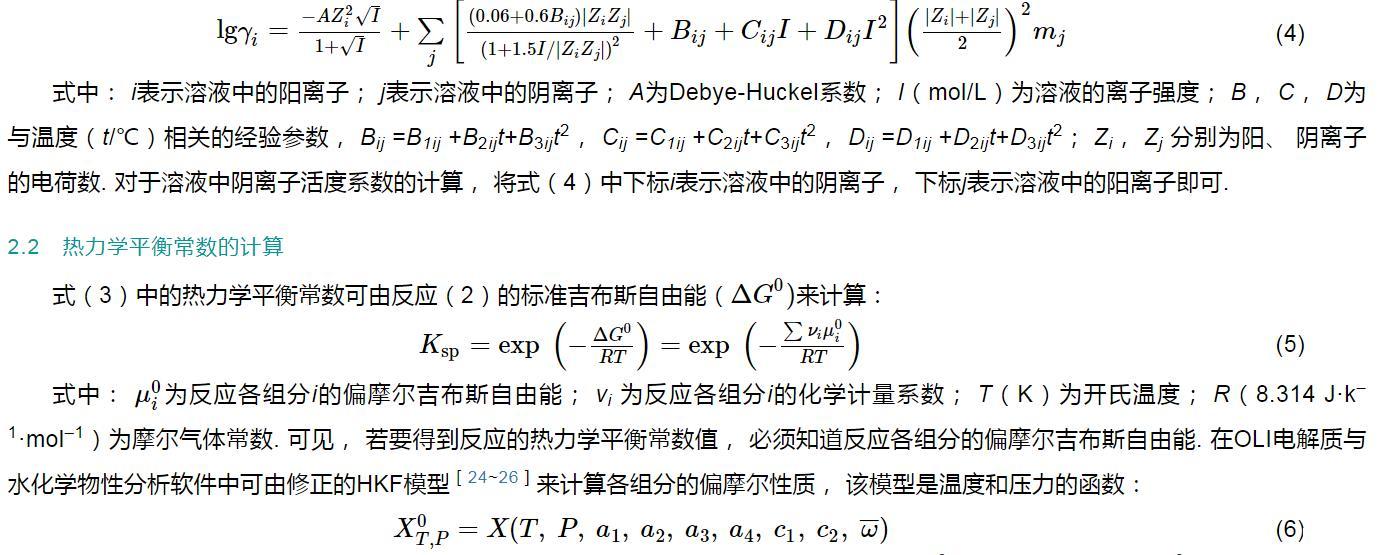

lgγi=?AZ2iI√1+I√+∑j[(0.06+0.6Bij)|ZiZj|(1+1.5I/|ZiZj|)2+Bij+CijI+DijI2](|Zi|+|Zj|2)2mj(4)
式中：i表示溶液中的陽離子；j表示溶液中的陰離子；A為Debye-Huckel系數(shù)；I（mol/L）為溶液的離子強度；B，C，D為與溫度（t/℃）相關(guān)的經(jīng)驗參數(shù)，Bij=B1ij+B2ijt+B3ijt2，Cij=C1ij+C2ijt+C3ijt2，Dij=D1ij+D2ijt+D3ijt2；Zi，Zj分別為陽、陰離子的電荷數(shù).對于溶液中陰離子活度系數(shù)的計算，將式（4）中下標(biāo)i表示溶液中的陰離子，下標(biāo)j表示溶液中的陽離子即可.
2.2熱力學(xué)平衡常數(shù)的計算
式（3）中的熱力學(xué)平衡常數(shù)可由反應(yīng)（2）的標(biāo)準(zhǔn)吉布斯自由能（ΔG0)
來計算：
Ksp=exp(?ΔG0RT)=exp(?∑νiμ0iRT)(5)
式中：μ0i為反應(yīng)各組分i的偏摩爾吉布斯自由能；νi為反應(yīng)各組分i的化學(xué)計量系數(shù)；T（K）為開氏溫度；R（8.314 J·k?1·mol?1）為摩爾氣體常數(shù).可見，若要得到反應(yīng)的熱力學(xué)平衡常數(shù)值，必須知道反應(yīng)各組分的偏摩爾吉布斯自由能.在OLI電解質(zhì)與水化學(xué)物性分析軟件中可由修正的HKF模型［24~26］來計算各組分的偏摩爾性質(zhì)，該模型是溫度和壓力的函數(shù)：
X0T，P=X(T，P，a1，a2，a3，a4，c1，c2，ωˉˉ)(6)
式中：X表示標(biāo)準(zhǔn)狀態(tài)的熱力學(xué)性質(zhì)，包括5個標(biāo)準(zhǔn)偏摩爾性質(zhì)（標(biāo)準(zhǔn)偏摩爾體積Vˉˉˉ0、標(biāo)準(zhǔn)偏摩爾熱容Cˉˉˉ0P、標(biāo)準(zhǔn)偏摩爾熵Sˉˉ0、標(biāo)準(zhǔn)偏摩爾焓ΔHˉˉˉ0T，P和標(biāo)準(zhǔn)偏摩爾吉布斯自由能ΔGˉˉˉ0T，P）以及7個模型參數(shù)（a1，a2，a3，a4，c1，c2和ω）.該模型的適應(yīng)范圍廣泛，甚至可用于計算組分在溫度高達(dá)1273.15 K、壓力高達(dá)500 MPa時的標(biāo)準(zhǔn)偏摩爾性質(zhì).計算涉及到的主要組分的標(biāo)準(zhǔn)偏摩爾性質(zhì)及HKF模型參數(shù)列于表S1和表S2（見本文支持信息）.
計算得到溶液中離子的活度系數(shù)以及各組分的熱力學(xué)平衡常數(shù)后，代入式（3）即可得到Li2CO3的過飽和度數(shù)值.在不同溫度、不同溶液體系以及不同溶液濃度時Li2CO3過飽和度的計算結(jié)果見表S3和表S4.
