合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 3種不同類型噴霧助劑對(duì)氟啶蟲胺腈藥液表面張力及在蘋果葉片潤(rùn)濕持留性能測(cè)定（三）
> 應(yīng)用熒光顯微鏡研究了蛋白質(zhì)在氣-水界面的組裝——摘要、介紹
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（三）
> 溶液針鐵礦法沉鐵方法，如何確定表面張力等參數(shù)值
> 界面張力儀主要應(yīng)用領(lǐng)域及技術(shù)特點(diǎn)
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測(cè)定（二）
> 電子微量天平應(yīng)用實(shí)例：研究氮修飾木質(zhì)素基超交聯(lián)聚合物碘吸附機(jī)理
> 常用溶劑的極性、密度、沸點(diǎn)、毒性等性質(zhì)總結(jié)
> 不同冷表面預(yù)設(shè)溫度下液滴凍結(jié)過程的演變規(guī)律
> 臨界表面張力、噴霧距離等對(duì)成熟期煙草農(nóng)藥?kù)F滴附著關(guān)鍵指標(biāo)的影響——摘要、材料與方法
推薦新聞Info
-
> 不同因素對(duì)黏彈性顆粒驅(qū)油劑界面張力及擴(kuò)張流變參數(shù)的影響（二）
> 不同因素對(duì)黏彈性顆粒驅(qū)油劑界面張力及擴(kuò)張流變參數(shù)的影響（一）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測(cè)定（三）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測(cè)定（二）
> 不同官能度聚醚酯結(jié)構(gòu)、消泡性能、表面張力測(cè)定（一）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（三）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（二）
> 工業(yè)廢胺衍生捕收劑的表面張力行為及其在鐵礦反浮選中的應(yīng)用（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（一）
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能（三）
FYXF-3煤粉懸浮劑潤(rùn)濕吸附性能、?傷害性能及在煤層氣壓裂改造現(xiàn)場(chǎng)的實(shí)施方案（二）
來源： 瀏覽 523 次 發(fā)布時(shí)間:2025-07-15
煤粉懸浮劑性能評(píng)價(jià)結(jié)果分析
懸浮性能及攜帶性能
煤粉懸浮劑懸浮煤粉性能

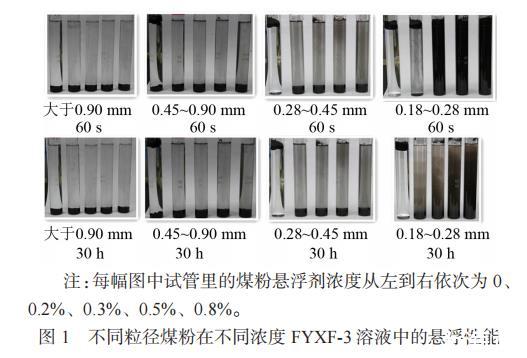

從韓城區(qū)塊生產(chǎn)井取排采水樣，利用激光粒度儀進(jìn)行了產(chǎn)出煤粉粒徑分析。測(cè)得的平均粒徑為212.5μm，處于0.18~0.28mm之間。FYXF-3溶液的懸浮性能見圖1。由圖1可以看出，對(duì)于粒徑大于0.90 mm、0.45~0.90mm的煤粉，無論FYXF-3濃度大小，60s后和30h后的煤粉顆粒都是明顯沉到試管底部;其中60s后粒徑為0.45~0.90mm的煤粉在濃度為0.8%時(shí)，也只有極少量的煤粉懸浮，這說明濃度在0.8%以內(nèi)的FYXF-3溶液無法使粒徑大于0.45mm的煤粉懸浮。對(duì)于粒徑為0.28~0.45mm和0.18~0.28mm的煤粉，加入60s后和加入30h后，都存在FYXF-3的濃度越大，懸浮的煤粉量越多，分散越好的現(xiàn)象;且加入30h后，煤粉仍能較好地懸浮于溶液中，這說明濃度在0.8%以內(nèi)的FYXF-3溶液可以使粒徑為0.28~0.45mm的煤粉懸浮，且濃度越大懸浮效果越好，持續(xù)時(shí)間越長(zhǎng)。
一般，粒徑為0.18~0.28mm的煤粉效果顯著且沒有明顯分層現(xiàn)象;濃度方面，F(xiàn)YXF-3濃度越大，懸浮效果越好，濃度不小于0.3%后，懸浮效果顯著。濃度不小于0.3%的FYXF-3溶液能在一定時(shí)間內(nèi)較好地懸浮粒徑為0.18~0.28mm的韓城現(xiàn)場(chǎng)煤粉。
注:每幅圖中試管里的煤粉懸浮劑濃度從左到右依次為0、0.2%、0.3%、0.5%、0.8%。
粒徑方面，粒徑大于0.90mm、0.45~0.90mm的煤粉懸浮效果較差,粒徑為0.28~0.45mm的煤粉效果顯著且沒有明顯分層現(xiàn)象;濃度方面，F(xiàn)YXF-3濃度越大，懸浮效果越好，濃度不小于0.3%后，懸浮效果顯著。
煤粉懸浮劑攜帶裂縫中煤粉性能

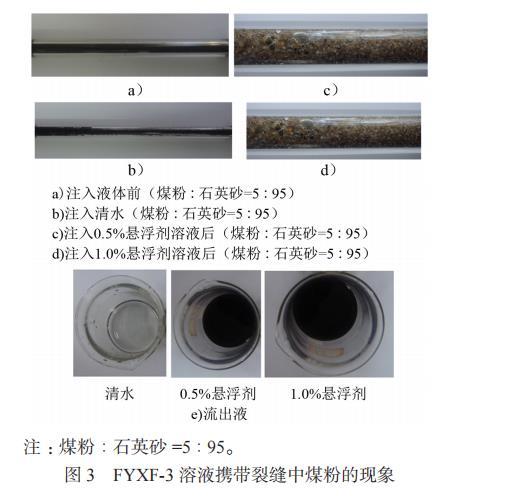

圖2為FYXF-3的濃度分別與出液時(shí)間、煤粉流出量的關(guān)系圖;圖3為煤粉:石英砂比例為5:95時(shí)的實(shí)驗(yàn)現(xiàn)象圖。
由圖2、圖3可以看出，無論煤粉與石英砂比例如何,泵注清水(即FYXF-3濃度為0)時(shí)出液都大約需要10min，流出的液體都清澈透明，煤粉流出量為0g即清水沒有攜帶出煤粉;但泵注加入一定濃度的FYXF-3溶液后，出液時(shí)間都在5~6min，流出液體都呈黑色，煤粉流出量隨著FYXF-3濃度的增大而略微增大，攜帶出大量煤粉。在煤粉與石英砂比例一定時(shí)，對(duì)于濃度為0.5%和1.0%的FYXF-3溶液，2種溶液攜帶出的煤粉量相差不大。在FYXF-3濃度一定時(shí)，石英砂比例高，滲透率越大，流出的煤粉較多。可以看出，濃度為0.5%的FYXF-3溶液懸浮性能較好，可以將裂縫中的韓城現(xiàn)場(chǎng)煤粉懸浮，并隨著返排液返排至地面。
煤粉懸浮劑攜帶井筒中煤粉性能

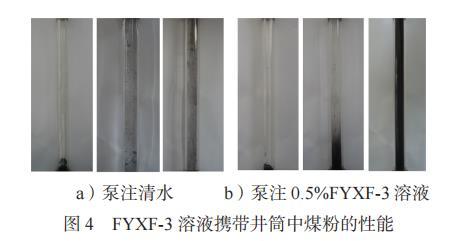

圖4為FYXF-3溶液攜帶井筒中煤粉的性能。
由圖4a)看出，裝有清水的有機(jī)玻璃管底部的煤粉沒有被懸浮，且泵注后，排出液中幾乎沒有攜帶出煤粉。由圖4b)看出，裝有0.5%FYXF-3溶液的有機(jī)玻璃管底部的煤粉被懸浮，且泵注后，排出液為黑色渾濁液體，攜帶出煤粉質(zhì)量為0.25g?？梢钥闯?，濃度為0.5%的FYXF-3溶液對(duì)煤粉的懸浮性能較好，可以將井筒堆積的韓城現(xiàn)場(chǎng)煤粉懸浮，并隨著返排液返排至地面。
吸附潤(rùn)濕性能

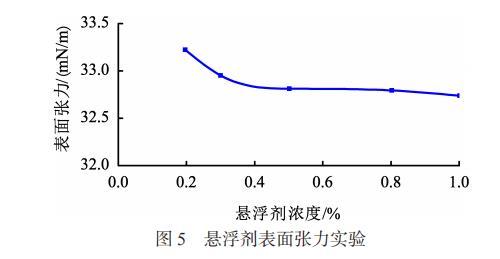

清水的表面張力為69.748mN/m，不同濃度懸浮劑溶液的表面張力值見圖5。
由圖5看出，添加FYXF-3后，溶液表面張力降低幅度高達(dá)52.36%以上;隨著FYXF-3溶液濃度的增大，表面張力逐漸減小，但濃度大于0.3%后，繼續(xù)增大濃度已經(jīng)無法大幅度降低表面張力。說明濃度不小于0.3%的FYXF-3溶液能夠吸附在煤層表面，降低韓城現(xiàn)場(chǎng)煤粉和水之間的表面張力，使煤粉有效懸浮且快速返排。
水與韓城煤粉的接觸角為73.23°。在不同濃度下測(cè)懸浮劑吸附量和接觸角，結(jié)果見表1。由表1可以看出，添加FYXF-3后，能大幅度地降低接觸角，接觸角隨著FYXF-3濃度的增大而減小，濃度大于0.5%后，減小幅度變小;吸附量隨著濃度的增大而增大，濃度大于0.5%后，增大的幅度變小。這說明FYXF-3濃度不小于0.5%時(shí)，能較大地增加吸附量、減小接觸角，從而能有效改善煤粉表面的潤(rùn)濕性能，防止分散的煤粉結(jié)塊而產(chǎn)生沉降，這樣有利于懸浮煤粉并將其返排。
表1不同濃度下測(cè)得的吸附量和接觸角
