二維（2D）半導(dǎo)體材料為將摩爾定律擴展到原子尺度提供了機會。與傳統(tǒng)基于蒸鍍和光刻技術(shù)的加工技術(shù)相比，印刷電子因成本效益、靈活性以及與不同襯底的兼容性而受到關(guān)注。目前，印刷的二維晶體管受到性能不理想、半導(dǎo)體層較厚和器件密度低的制約。同時，多數(shù)二維材料油墨通常使用高沸點溶劑，隨之而來的問題包括器件性能退化、高材料成本和毒害性等，難以大規(guī)模應(yīng)用。因此，發(fā)展簡單且環(huán)保的策略對于制造低成本、大規(guī)模的打印二維材料功能器件具有重要意義。

中國科學(xué)院化學(xué)研究所綠色印刷院重點實驗室宋延林課題組在二維原子級厚材料合成和圖案化器件方面取得了系列進展，例如，二維MXene與納米晶復(fù)合材料研究（J.Mater.Chem.2022,10,14674-14691；Nano Res.2022，DOI：10.1007/s12274-022-4667-x）、基于交替堆疊微電極的濕度傳感微型超級電容器（Energy Environ.Mater.2022，DOI：10.1002/eem2.12546）。

近日，化學(xué)所與清華大學(xué)、美國加州大學(xué)合作，提出了一種界面捕獲效應(yīng)打印策略。該策略使用低沸點水性超分散二維材料油墨，直寫打印二維半導(dǎo)體薄膜陣列，無需添加額外表面活性劑。具體而言，這一策略通過對剝離的半導(dǎo)體2H-MoS2納米片進行分級離心，獲得了主要為雙層厚度的窄分布納米片；通過建立表面張力和組分比的三溶劑相圖，確定了合適的油墨溶劑。印刷超薄圖案（約3nm厚度）主要以單層或兩層的MoS2納米片連續(xù)均勻排列，并抑制了咖啡環(huán)，空隙率較低（約4.9%）。研究使用商用石墨烯作為電極，制備的晶體管在室溫下顯示出6.7 cm2·V-1·s-1的遷移率和2×106的開關(guān)比，超過了此前印刷MoS2薄膜晶體管的性能?；诖?，科研人員制備了高密度（約47000個/cm2）印刷晶體管陣列。該界面捕獲效應(yīng)打印策略可應(yīng)用于其他2D材料，包括NbSe2、Bi2Se3和黑磷，為印刷二維材料電子器件提供了新方法和新思路。

相關(guān)研究成果發(fā)表在Advanced Materials（DOI：10.1002/adma.202207392）上。研究工作得到國家自然科學(xué)基金、科技部、中科院、北京市科學(xué)技術(shù)協(xié)會及北京市自然科學(xué)基金的支持。

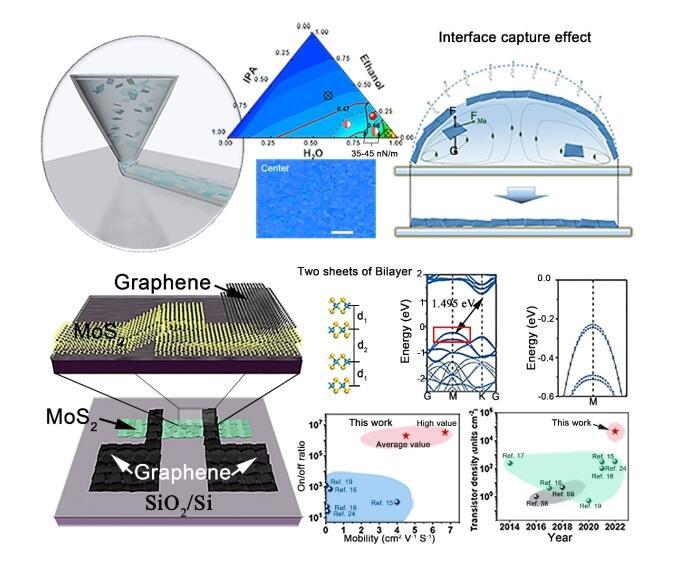

界面捕獲效應(yīng)和超分散2D納米片墨水打印原子級厚半導(dǎo)體薄膜器件
